大功率伺服電機

產品概要

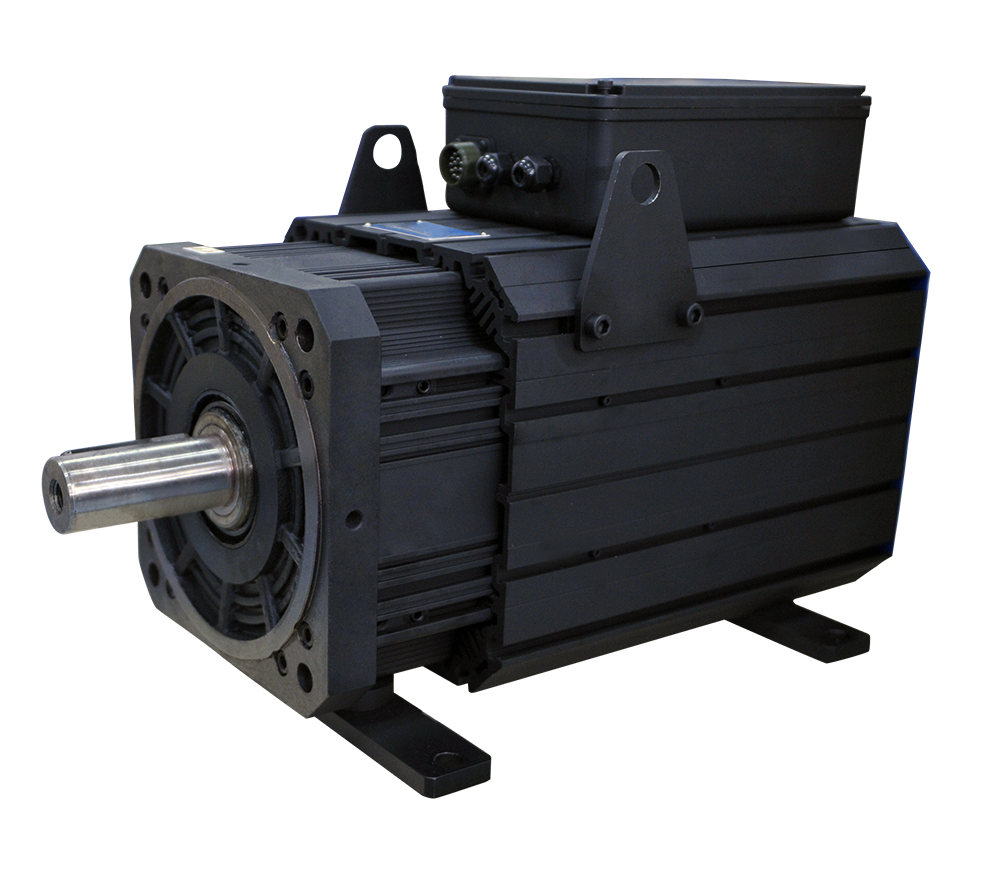

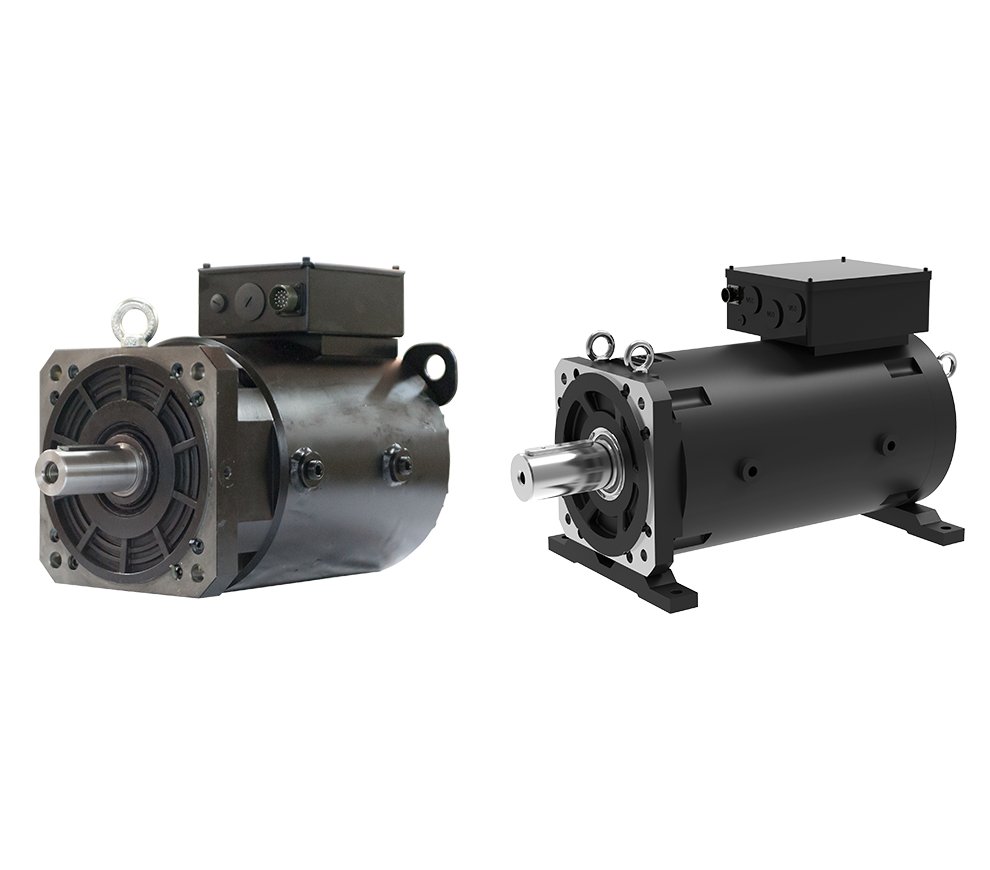

ISMG 系列伺服電機產品，功率覆蓋7.5 kW ~ 80 kW、標配23 位絕對值編碼器；產品的IP54 防護等級設計、耐沖擊振動的編碼器結構設計保證了產品可以覆蓋絕大多數工業場合的應用；獨特的電磁設計及風冷回路設計、內置熱保護器，實現了在產品在生命周期內高可靠性運行；ISMG1 系列亦可加裝150 N·m 制動扭矩的制動器。 ESMG系列風冷永磁伺服電機是一款高性能風冷伺服電機，包含ESMG1/ESMG2兩個系列。標配23位絕對值編碼器，采用先進的IPM轉子方案讓電機具有溫升低、電流小、超速能力強等特性，特有的低轉子慣量設計保證了電機的高響應性。ESMG系列風冷永磁伺服電機是一款高性能風冷伺服電機，包含ESMG1/ESMG2兩個系列。標配23位絕對值編碼器，采用先進的IPM轉子方案讓電機具有溫升低、電流小、超速能力強等特性，特有的低轉子慣量設計保證了電機的高響應性。 MEG20/MEG26/MEG36液冷系列永磁伺服電機，功率覆蓋8.9-267kw，標配23位絕對值編碼器，控制精度高，采用液冷方案功率密度高、結構緊湊，同時使其在惡劣環境下仍可長時間可靠運行，對油污、震動、粉塵、高溫等環境適應性強等特點。產品介紹 ESMG系列風冷永磁伺服電機是一款高性能風冷伺服電機，包含ESMG1/ESMG2兩個系列。標配23位絕對值編碼器，采用先進的IPM轉子方案讓電機具有溫升低、電流小、超速能力強等特性，特有的低轉子慣量設計保證了電機的高響應性。產品特性及優點 1、業內優良的IPM 電磁設計技術平臺 2、整機溫升低、電流小、轉矩大 3、采用電機高抗退磁的設計方案產品特性及優點 1、業內優良的IPM 電磁設計技術平臺 2、整機溫升低、電流小、轉矩大 3、采用電機高抗退磁的設計方案

聯系我們

產品描述

產品型號	額定功率（kW）	額定電流（A）	額定轉矩（N·m）	額定轉速	轉矩系數 （N·m/A）
ISMG1-95C15CD-A331FA	7.9	14.5	50	1500	3.44
ISMG1-12D20CD-A331FA	10.5	20.3	50	2000	2.46
ISMG1-14D15CD-A331FA	11.8	22.9	75	1500	3.27
ISMG1-17D15CD-A331FA	14.5	28.1	92	1500	3.27
ISMG1-18D20CD-A331FA	15.7	28.6	75	2000	2.62
ISMG1-22D15CD-A331FA	18.1	33.4	115	1500	3.44
ISMG1-23D20CD-A331FA	19.3	37.4	92	2000	2.46
ISMG1-28D20CD-A331FA	24.1	46.7	115	2000	2.46
ISMG1-30D15CD-A331FA	23.6	45.9	150	1500	3.27
ISMG1-41D20CD-A331FA	31.4	57.3	150	2000	2.62

產品型號	最高轉速	最大轉矩（N·m）	最大電流（A）	轉子轉動慣量（kg·cm²）
ISMG1-95C15CD-A331FA	2500	135	43.2	75
ISMG1-12D20CD-A331FA	3000	135	60.4	75
ISMG1-14D15CD-A331FA	2500	203	68.3	90
ISMG1-17D15CD-A331FA	2500	248	83.4	105
ISMG1-18D20CD-A331FA	3000	203	85.2	90
ISMG1-22D15CD-A331FA	2500	311	99.4	120
ISMG1-23D20CD-A331FA	3000	248	110.9	105
ISMG1-28D20CD-A331FA	3000	311	139.1	120
ISMG1-30D15CD-A331FA	2500	405	136.2	150
ISMG1-41D20CD-A331FA	3000	405	170	150
